在半導體制造中，快速熱處理(RTP)被認為是半導體制程的一個重要步驟。因為半導體材料在晶體生長和制造過程中，由于各種原因會出現缺陷、雜質、位錯等結構性缺陷，導致晶格不完整，施加電場后的電導率較低。

需要通過RTP快速退火爐進行退火處理，可以使材料得到修復，結晶體內部重新排列，可以消除硅片中的應力，激活或遷移雜質，使沉積或生長的薄膜更加致密化，并修復硅片加工中的離子注入損傷。RTP快速退火爐通常還用于離子注入退火、ITO鍍膜后快速退火、氧化物和氮化物生長等應用。

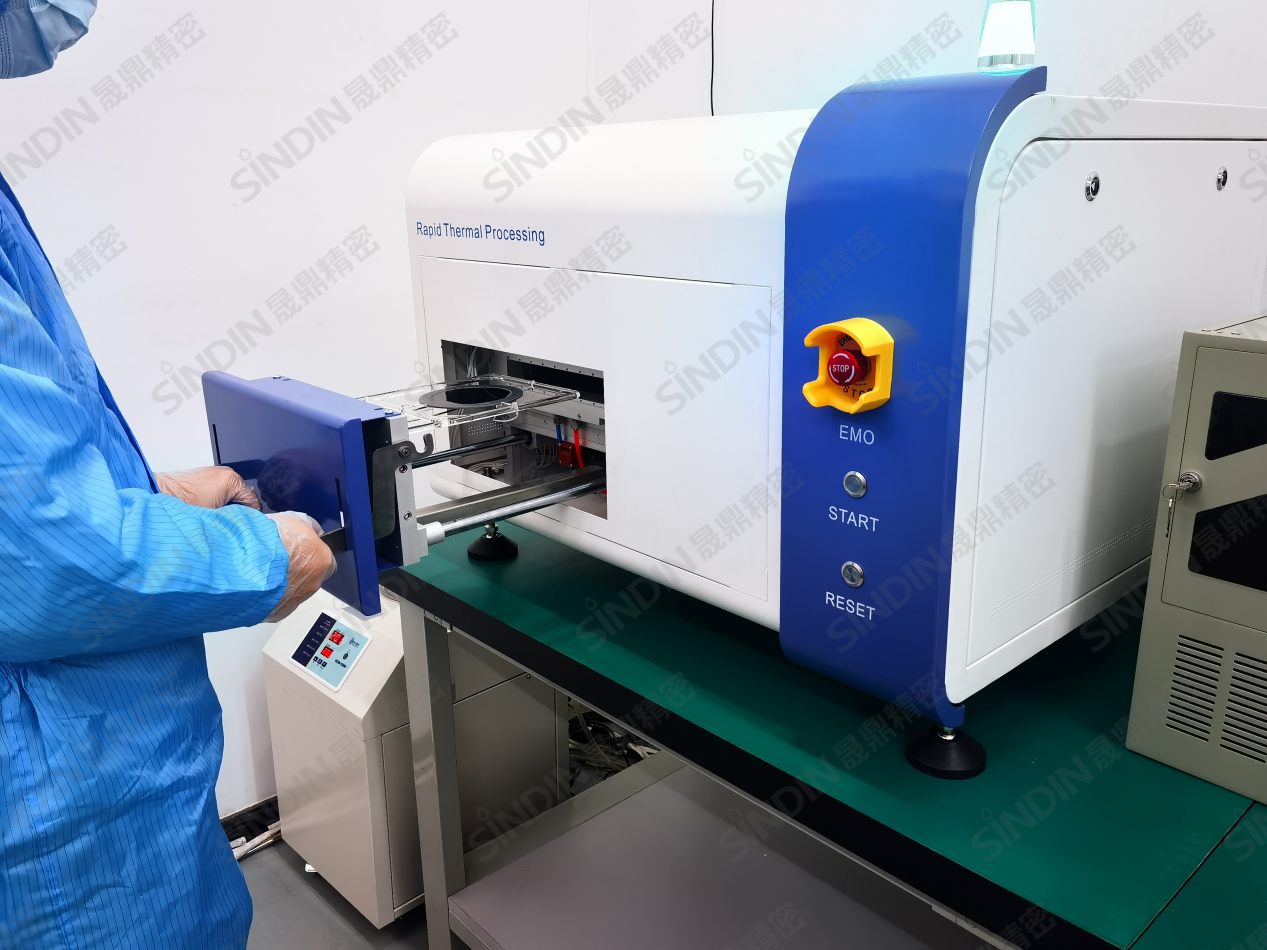

桌面型快速退火爐-RTP-Table-6

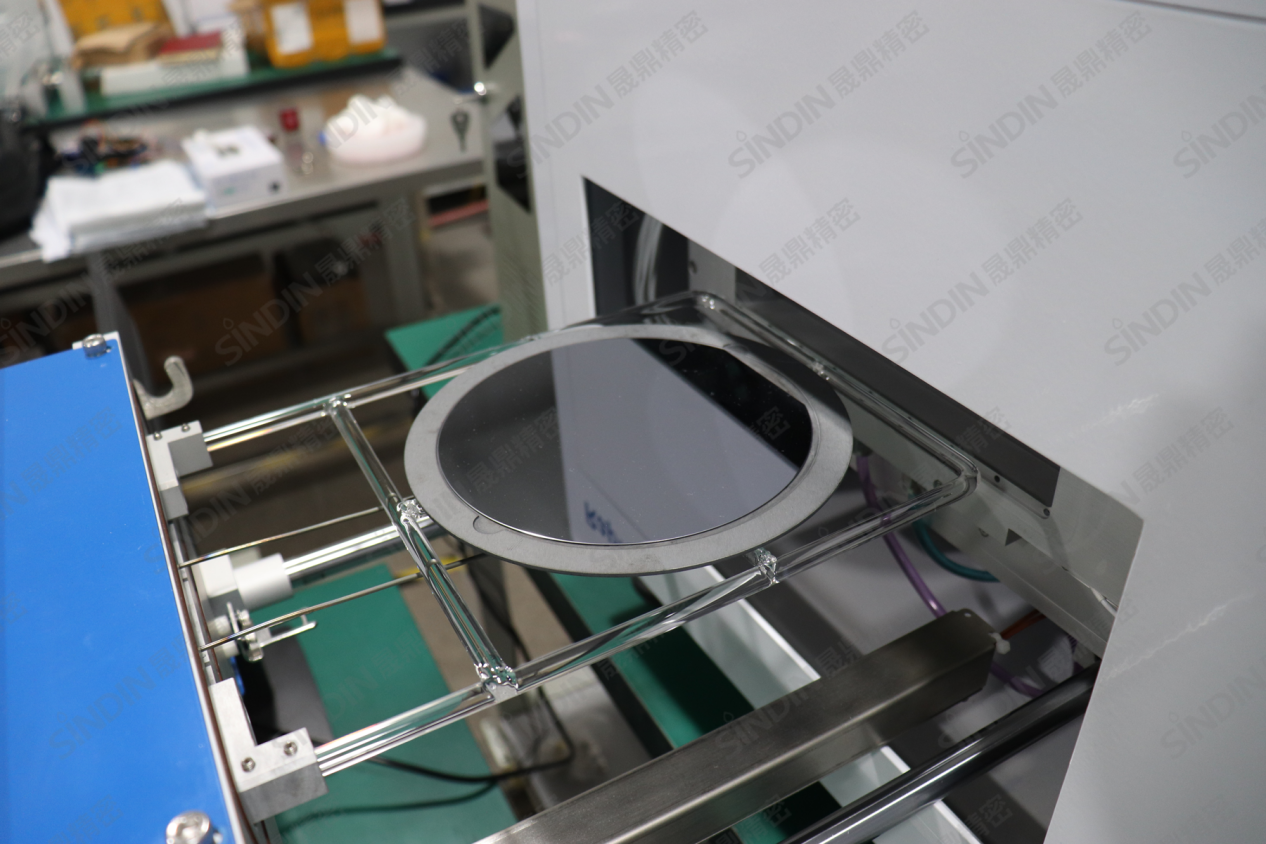

RTP-Table-6為桌面型6英寸晶圓快速退火爐，使用上下兩層紅外鹵素燈管 作為熱源加熱，內部石英腔體保溫隔熱，腔體外殼為水冷鋁合金，使得制品加熱均勻，且表面溫度低。6英寸晶圓快速退火爐采用PID控制，系統能快速調節紅外鹵素燈管的輸出功率，控溫更加精準。

桌面型快速退火爐的功能特點

①極快的升溫速率：RTP快速退火爐的裸片升溫速率是150℃/s，大大縮短了熱處理時間。

②精確的溫度控制：配備高精度的溫度傳感器和控制系統，確保溫度的精確性和穩定性。

③多樣化的氣氛選項：支持多種氣體氣氛，如氮氣、氬氣等，滿足不同材料的熱處理需求。

④緊湊的桌面式設計：適合實驗室和小型生產環境，節省空間，便于移動和部署。

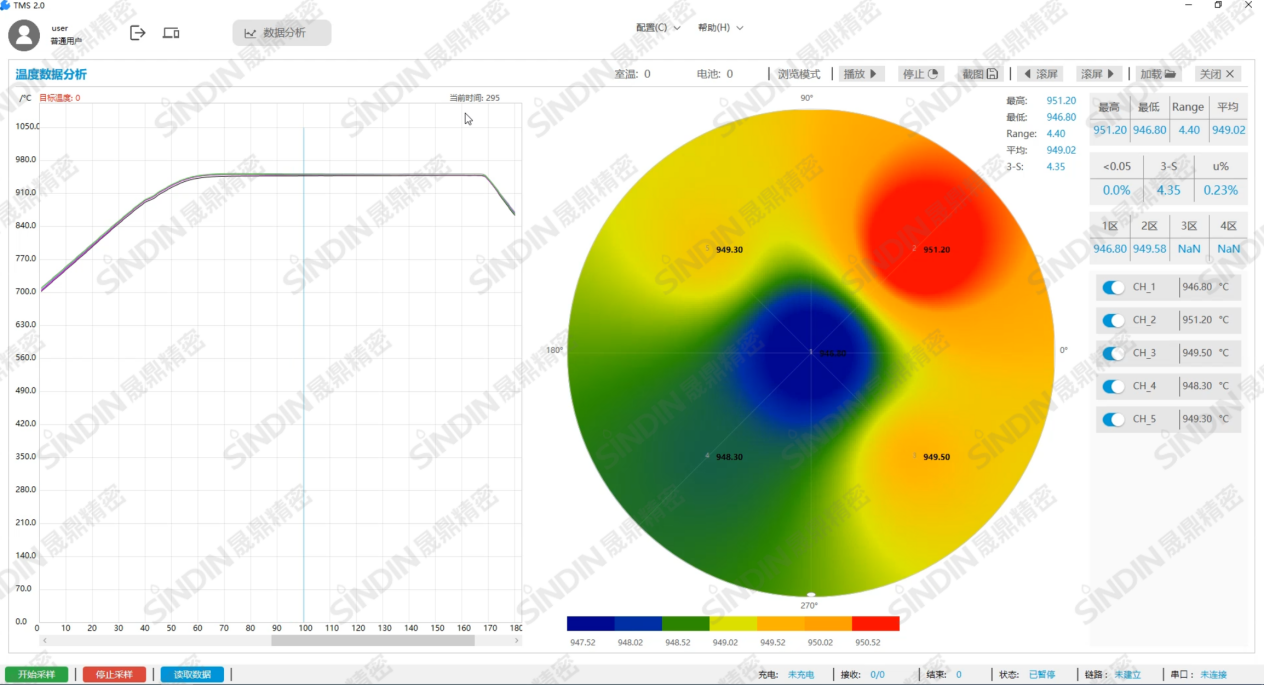

除了以上功能特點，在半導體制造的快速熱退火工藝步驟中，測量晶圓的溫度是關鍵。如果測量不準確，可能會出現過熱和溫度分布不均勻的情況，這兩者都會影響工藝的效果。因此，桌面型快速退火爐配置測溫系統，硅片在升溫、恒溫及降溫過程中精確地獲取晶圓表面溫度數據，誤差范圍控制在±1℃以內。

桌面型快速退火爐的應用

1. 晶體結構優化：在加熱階段，高溫有助于晶體結構的再排列。這可以消除晶格缺陷，提高晶體的有序性，從而改善半導體材料的電子傳導性能。

2. 雜質去除：高溫RTP快速退火可以促使雜質從半導體晶體中擴散出去，減少雜質的濃度。這有助于提高半導體器件的電子特性，減少雜質引起的能級或電子散射。

3. 襯底去除：在CMOS工藝中，快速退火爐可用于去除襯底材料，如氧化硅或氮化硅，以形成超薄SOI（硅層上絕緣體）器件。

4. 應力消除：高溫退火還有助于減輕半導體器件中的內部應力，從而降低了晶體缺陷的形成，提高了材料的穩定性和可靠性。
